Direct Modeling Express | パラメトリック曲線

スポンサーリンク
Free CAD の PTC Creo Elements/Direct Modeling Express 6.0 の使い方メモです。

関数で入力した曲線を表示させる方法。

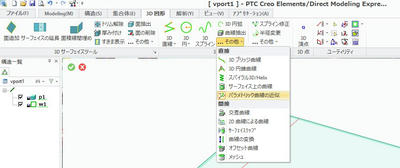

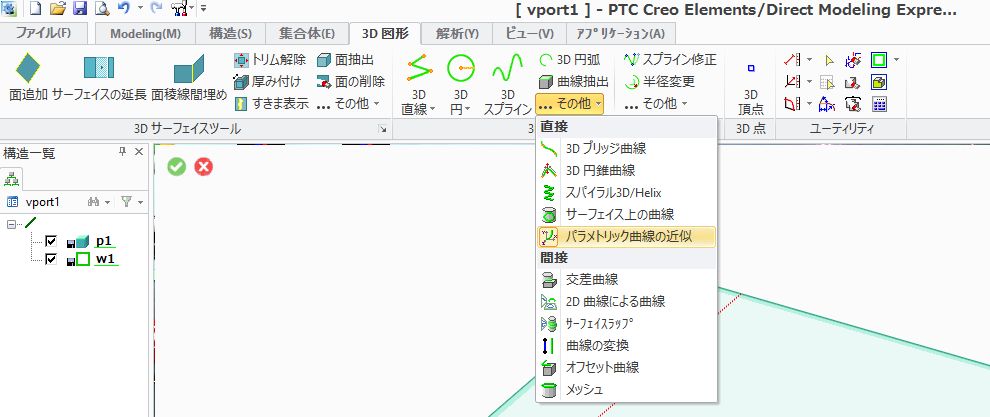

3D図形 > 3D曲線 > その他 > パラメトリック曲線の近似を選択

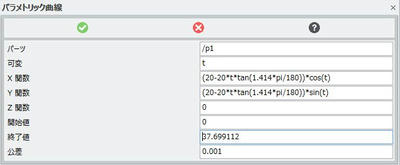

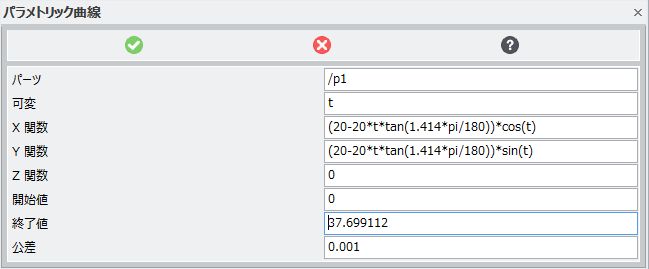

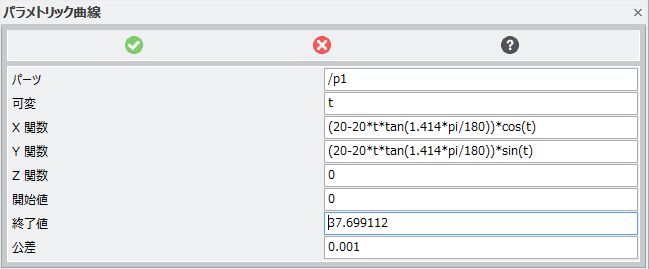

ダイアログが表示されるので、関数を入力。
可変:変数
開始値:変数の開始値
終了値:変数の終了値

関数はEnterか、別の入力項目にフォーカスが移ると描画される。
✔ボタンを押すと確定するが、入力した関数や、値は復元(呼び出し)出来ないので、メモ帳あたりで別に記録しておいた方がよさそう。

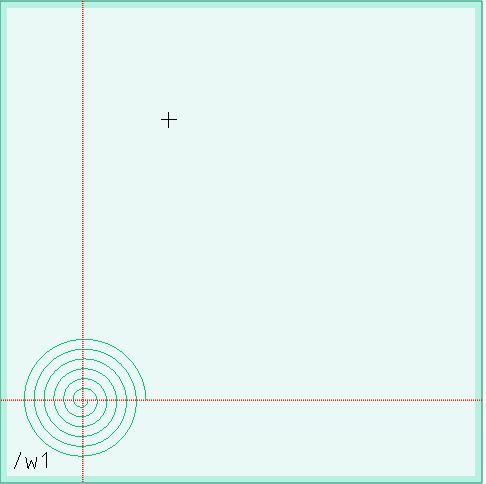

表示した結果がこれ↓


メモ

3D図形 > その他 > パラメトリック曲線の近似
