Slic3r | Options for support material and raft / サポート材とラフトのオプション設定

スポンサーリンク

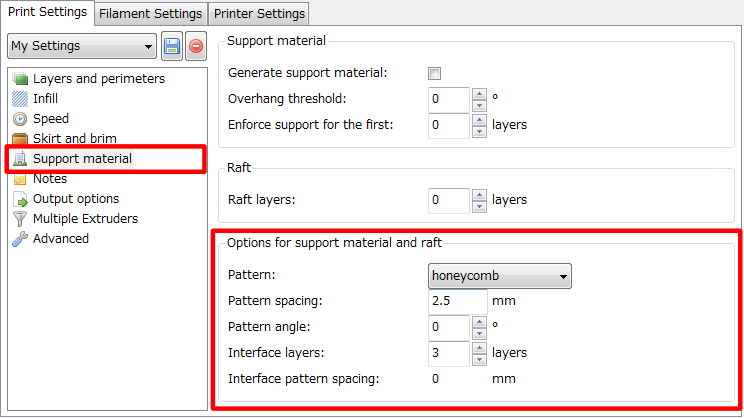

サポート材とラフトのオプション設定はPrint Settingsタブの3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Support and material Support and material を選択し、下の画面を表示します。

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Options for support material and raft,オプション,Pattern,rectilinear,rectilinear grid,honeycomb,Pattern spacing,Pattern angle,Interface layers,Interface pattern spacing

この画面のOptions for support material and raftのグループでは、次の項目の設定が可能です。

Options for support material and raft : サポート材とラフトのオプション設定



Pattern

サポート材(支持材)のパターンを指定します。
パターンは以下の3種類あります。
  • rectilinear : 直線
  • rectilinear grid : 直線格子
  • honeycomb : 蜂の巣状

入力例

rectilinear grid

参考

各パターンを10層分を切り出した形状は以下のようになります。
下の画像の四隅の充填されている部分は、造形物です。

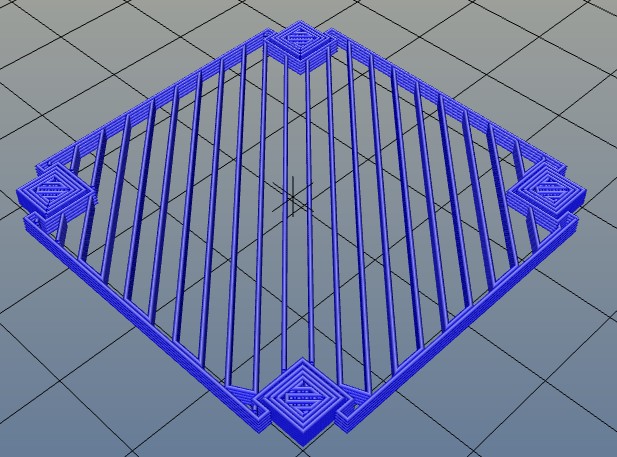

  • rectilinear : 直線

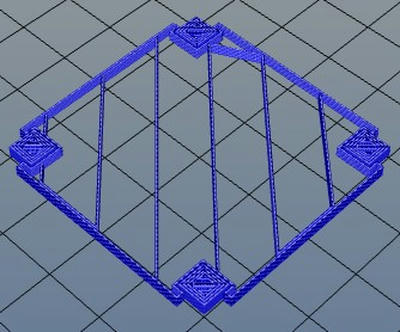

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Support and material,Options for support material and raft,Pattern,rectilinear

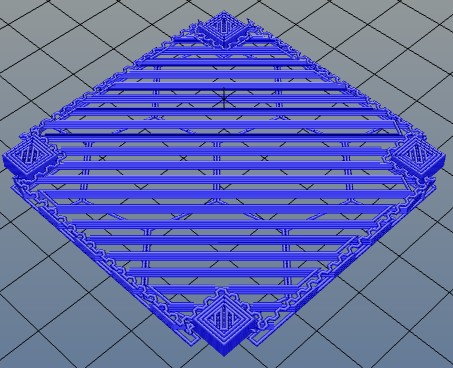

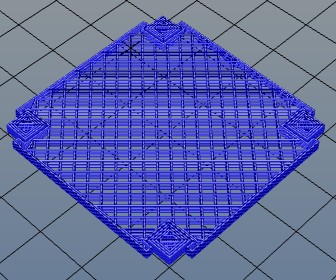

  • rectilinear grid : 直線格子

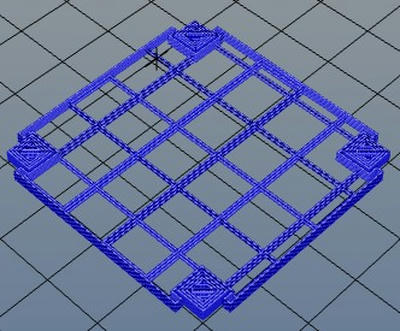

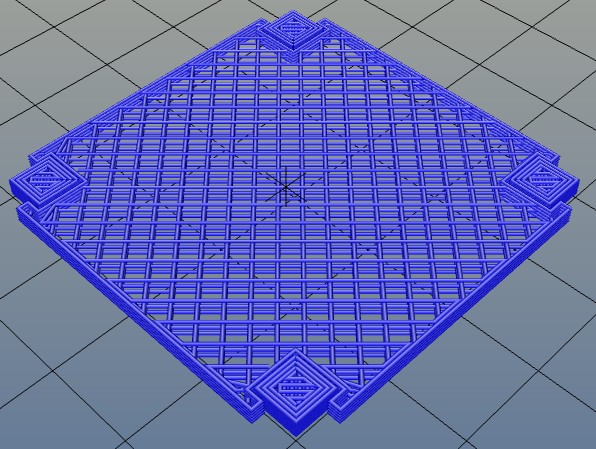

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Support and material,Options for support material and raft,Pattern,rectilinear grid
rectilinearが交差するように出力されます。

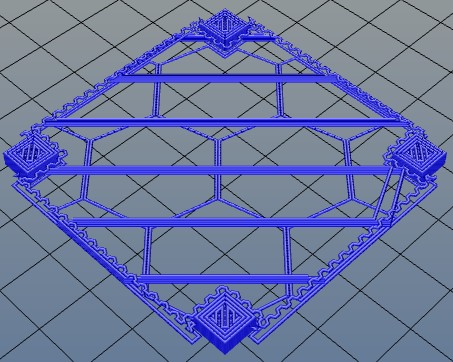

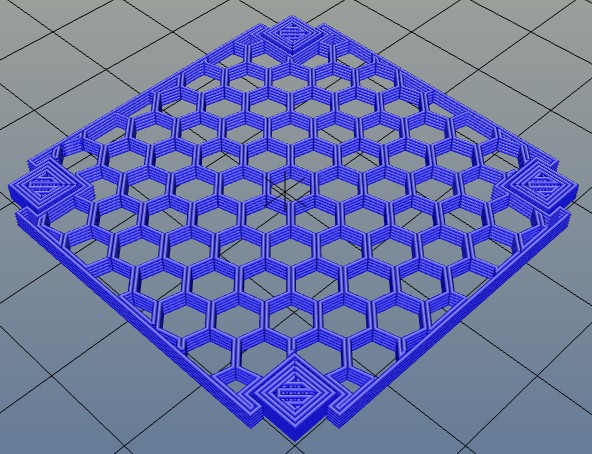

  • honeycomb : 蜂の巣状

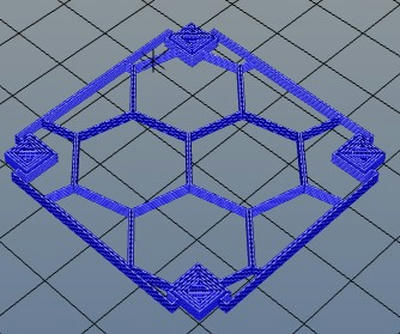

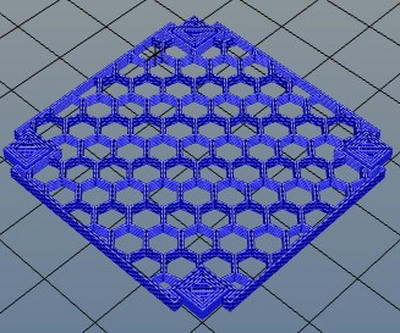

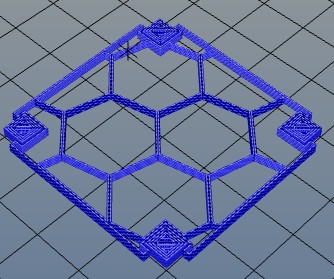

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Support and material,Options for support material and raft,Pattern,honeycomb


Pattern spacing

サポート材の充填間隔をmmで指定します。

入力例

2.5

参考

上のPatternで参考にした形状で検証してみます。上の形状は、40mm × 40mm です。
この入力項目を2,8と入力した場合下のようになります。

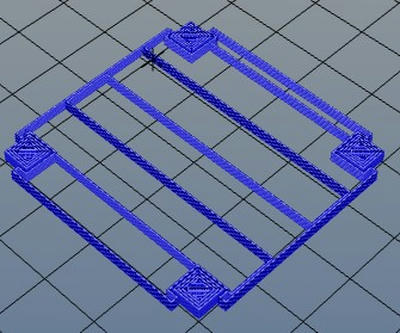

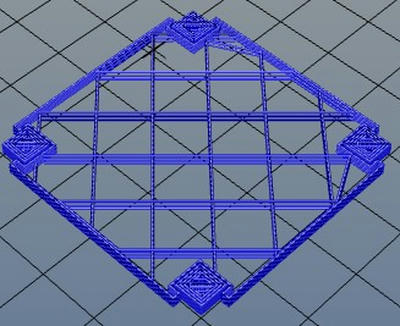

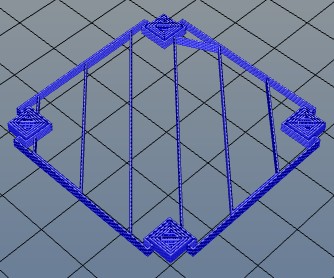

  • rectilinear 2,8

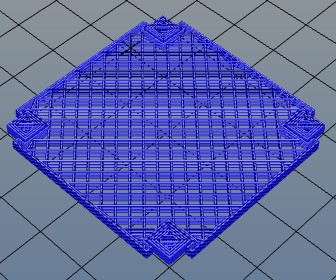

  • rectilinear grid 2,8

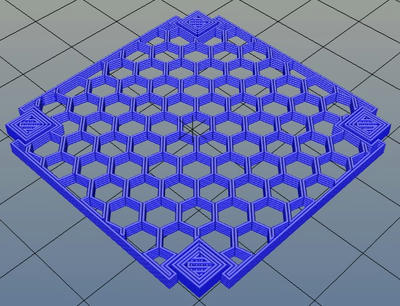

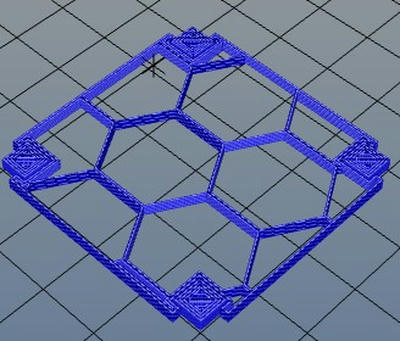

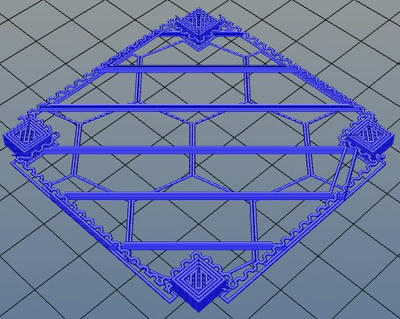

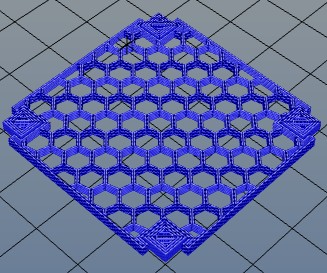

  • honeycomb 2,8




Pattern angle

サポート材の出力角度を°で指定します。

入力例

45

参考

この入力項目を0,45と入力した場合下のようになります。

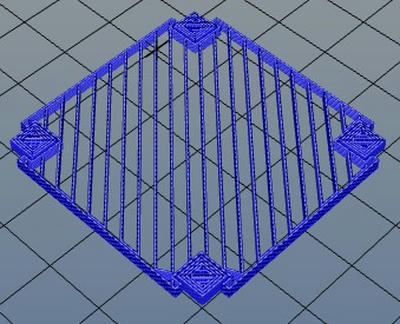

  • rectilinear 0,45



  • rectilinear grid 0,45



  • honeycomb 0,45




Interface layers

取り付け部用サポート材層数
剥がれやすくするためのサポート材の層数を指定します。

入力例

3

参考

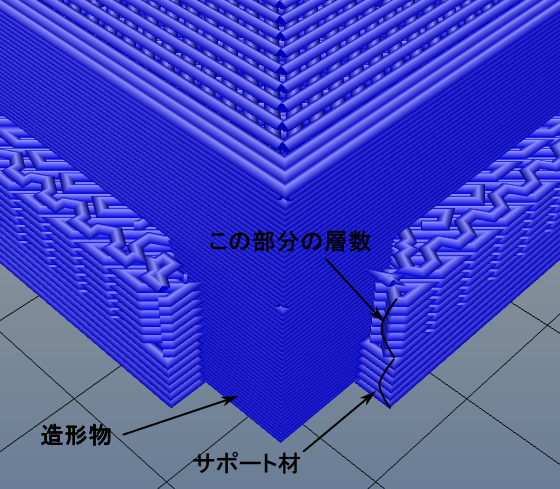

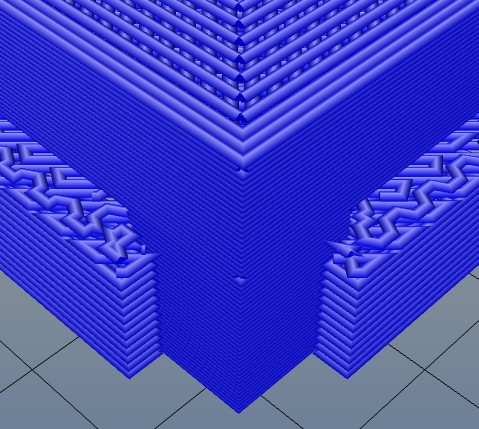

下の図の部分を指定しています。

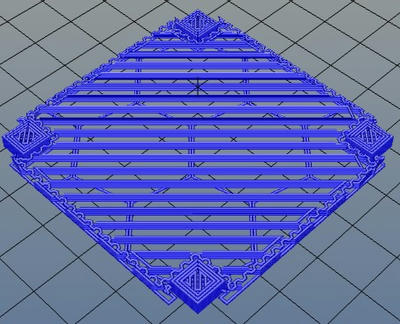

この図は Interface layers を 8 と しています。

Interface layers を 2 とした場合次の様になります。



Interface pattern spacing

取り付け部用の充填間隔をmmで指定します。

入力例

2.

参考

取り付け部用のサポート材の充填間隔です。
この入力項目を2、8とした場合下の様になります。

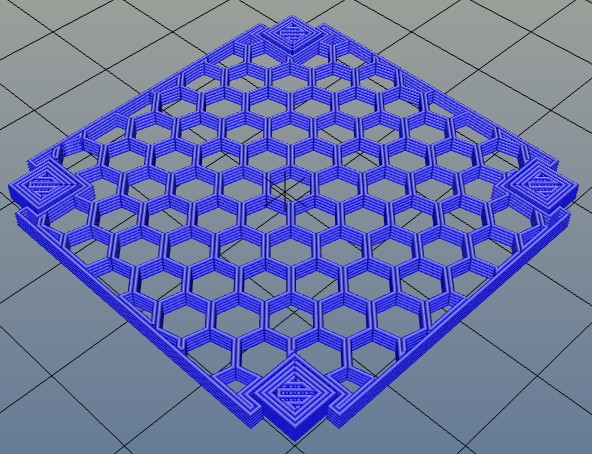

  • Interface pattern spacing 2

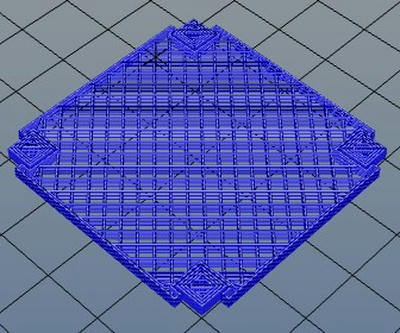

  • Interface pattern spacing 8
