Slic3r | Infill / 充填方法

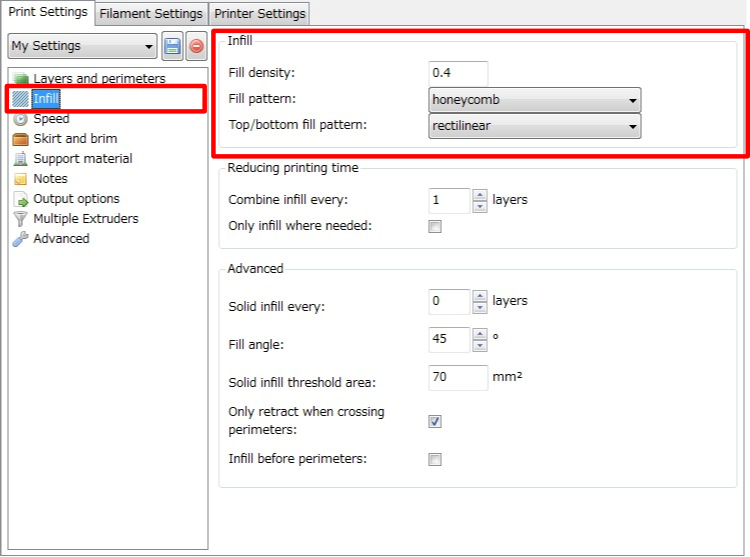

充填方法の設定はPrint Settingsタブの Infillを選択し、下の画面を表示します。

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill density,Fill Pattern,rectilinear,line,concentric,honeycomb,hilbertcuve,archimedeanchords,octagramspiral,Top,Bottom,fill pattern

この画面のInfillのグループでは、次の項目の設定が可能です。
(Infill の形状ギャラリーはこちら)

Infill : 充填方法



Fill density

充填率を設定します。
1で完全に密封された状態で、0が中空の状態になります。

入力例

0.2

参考

充填率は、造形時間に大きく影響します。造形時間を短くしたい場合、まずこの値を見直すべきでしょう。

この設定項目は、一般的な値というものが有りません。トライ&エラーを繰り返したくない場合は、大きな値(0.7ぐらい?)で造形するのが良いかと思います。


Fill Pattern

充填パターンを設定します。
充填パターンは以下の7種類あります。

  • rectilinear : 直線格子
  • line : 直線
  • concentric : 同心
  • honeycomb : 蜂の巣状
  • hilbertcuve(slow) : ヒルベルト曲線
  • archimedeanchords(slow) : アーチ状
  • octagramspiral(slow)

入力例

rectilinear

参考

Fill density(充填率)0.1の各パターン形状を下に示します。
各パターンでは一層毎交差するように充填するものと、交差が無いものが有ります。その為同じ充填率でも上から覗いたときの間隔が違ってきます。
以下の図では底面層を非表示状態にしてあります。

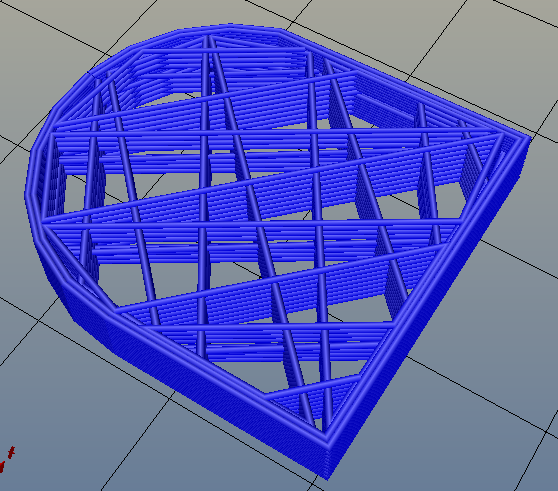

  • rectilinear : 直線格子

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill Pattern,rectilinear


  • line : 直線

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill Pattern,line

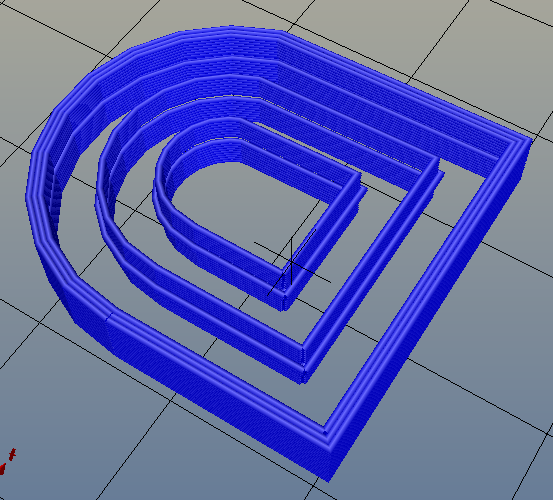

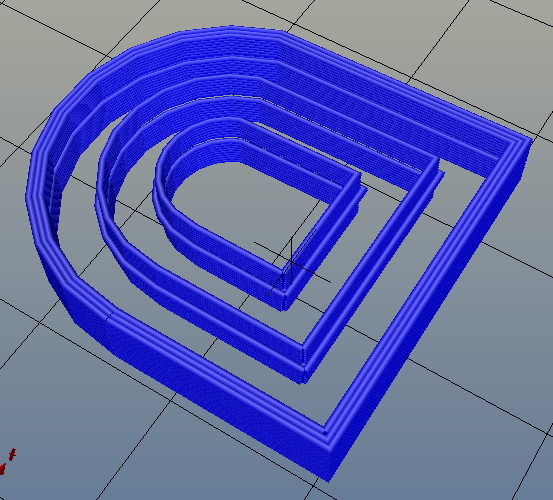

  • concentric : 同心

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill Pattern,concentric

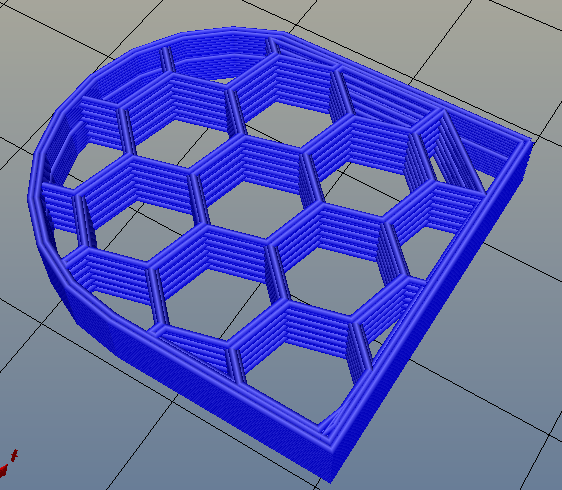

  • honeycomb : 蜂の巣状

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill Pattern,honeycomb

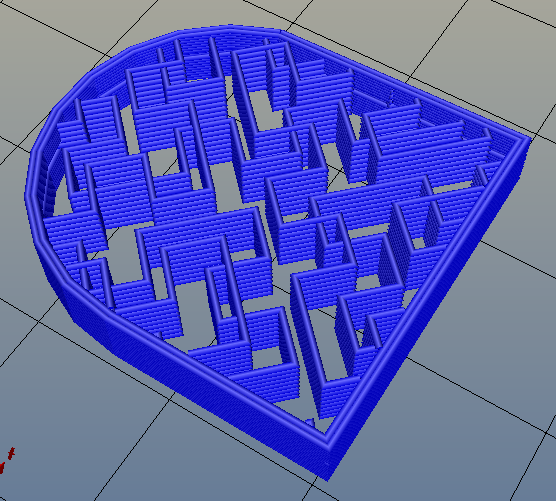

  • hilbertcuve(slow) : ヒルベルト曲線

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill Pattern,hilbertcuve

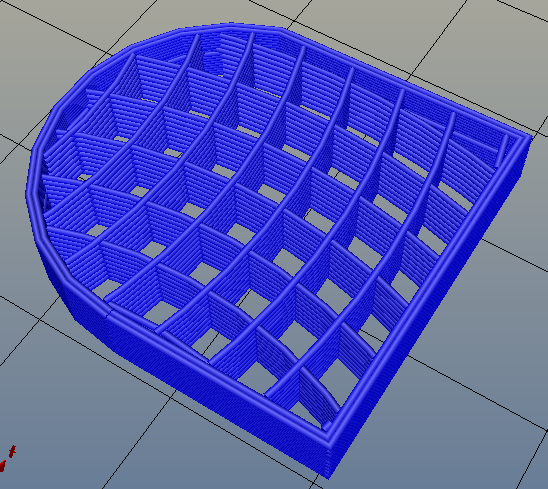

  • archimedeanchords(slow) : アーチ状

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill Pattern,archimedeanchords

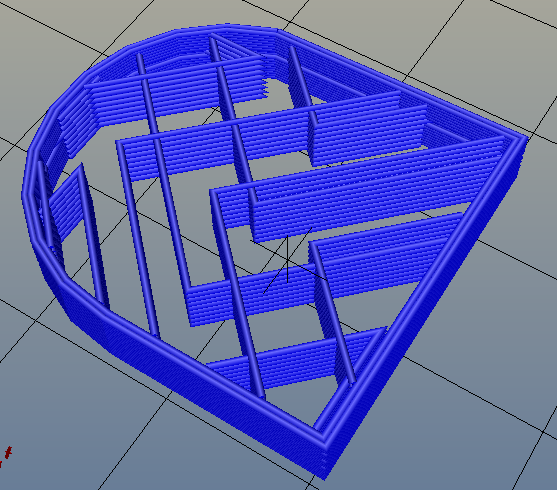

  • octagramspiral(slow)

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Fill Pattern,octagramspiral



Top/bottom fill pattern

底面と上面のパターンを設定します。このパターンは最外壁に適用されます。

パターンは以下の5種類あります。

  • rectilinear : 直線格子
  • concentric : 同心
  • hilbertcuve(slow) : ヒルベルト曲線
  • archimedeanchords(slow) : アーチ状
  • octagramspiral(slow)

入力例

rectilinear

参考

各パターン形状を下に示します。

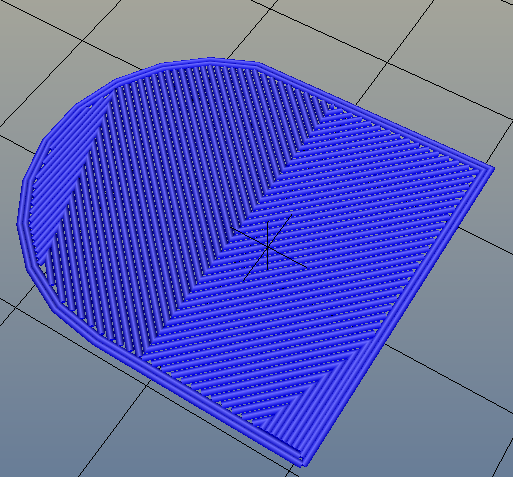

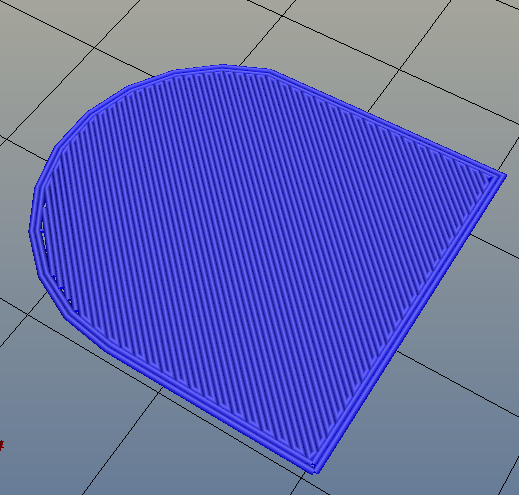

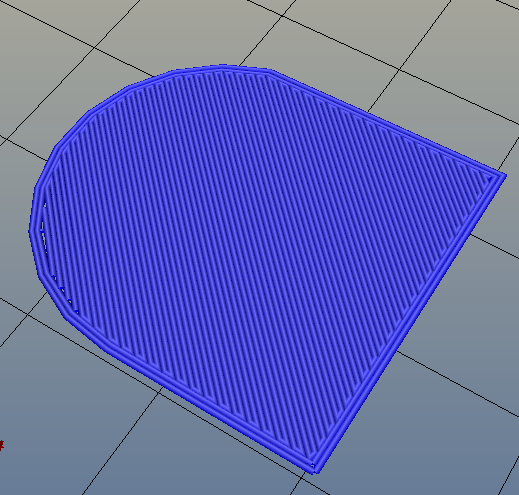

  • rectilinear : 直線格子

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Top/bottom fill pattern,rectilinear

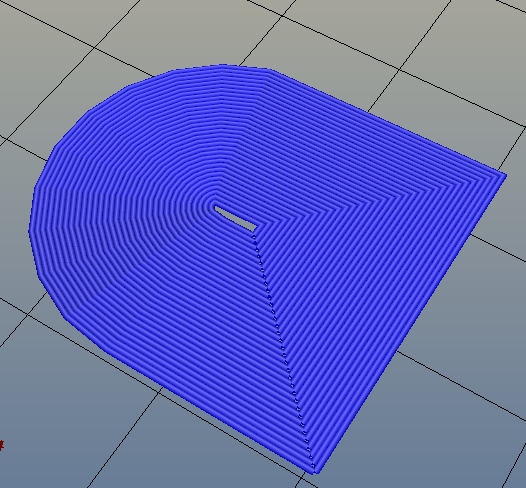

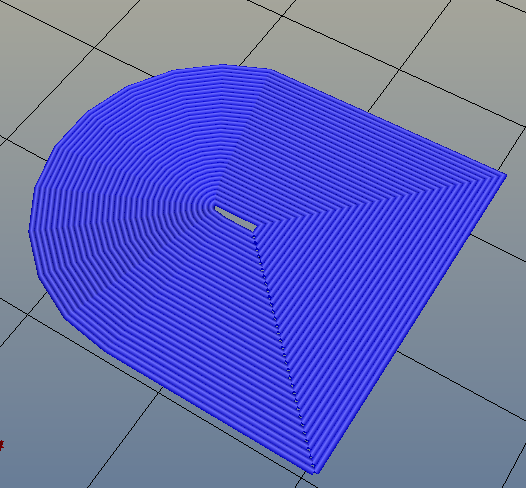

  • concentric : 同心

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Top/bottom fill pattern,concentric

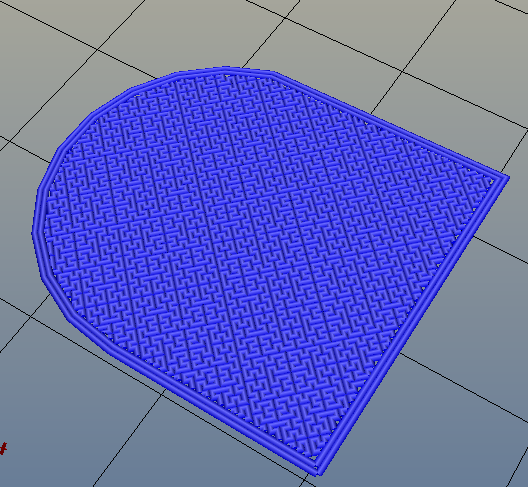

  • hilbertcuve(slow) : ヒルベルト曲線

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Top/bottom fill pattern,hilbertcuve

  • archimedeanchords(slow) : アーチ状

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Top/bottom fill pattern,archimedeanchords

・octagramspiral(slow)

3Dプリンター,Slic3r,設定,方法,Repetier,使い方,Print settings,Infill,Top/bottom fill pattern,octagramspiral
